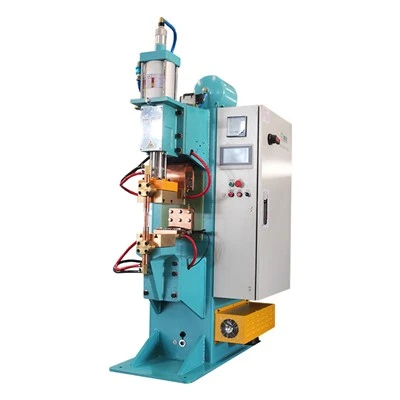

A kondenzátor kisülési ponthegesztő, más néven akondenzátoros energiatároló ponthegesztőgép, kondenzátorkisüléses hegesztőgép, vagyCD ponthegesztő, széles körben használják energiatároló akkumulátor-alkatrészekhez, új energiaelemekhez, precíziós fém alkatrészekhez, elektronikus csatlakozókhoz, kivezetésekhez, nikkelcsíkokhoz, rozsdamentes acél alkatrészekhez, rézötvözet alkatrészekhez és kis fémrészegységekhez.
Fő előnyei a rövid kisütési idő, a koncentrált hegesztési energia, a viszonylag kis hőhatás-terület, valamint a hegesztési varrat megjelenésének és az alkatrész deformációjának jó szabályozása. Ha azonban a kondenzátorkisülési ponthegesztő hosszú ideig nagy termelési terhelés alatt működik, olyan problémák léphetnek fel, mint például az indítás elmulasztása, gyenge hegesztési varratok, túlzott fröcskölés, túlmelegedési riasztások, csökkent kisülési energia, gyors elektródakopás, tápegység meghibásodása vagy hegesztési hibás varrat.
Ezek a problémák csökkenthetik a gyártás hatékonyságát, és befolyásolhatják a hegesztési szilárdságot, a felület minőségét, az elektromos teljesítményt és a vásárlók általi elfogadást. A kondenzátorkisülési ponthegesztőt választó vásárlók számára hasznos ezeknek a gyakori problémáknak a megértése, mivel a tömeggyártásra alkalmas gépnek többet kell tennie, mint egyszerűen csak energiát kisütni és hegesztést létrehozni. Biztosítania kell a stabil töltés- és kisütés-szabályozást, megbízható kondenzátorrendszert, hatékony hűtést, megfelelő elektródatervezést, teljes védelmi funkciókat és egyszerű karbantartást.
Mi az a kondenzátorkisütési ponthegesztő és hol használják?
A kondenzátorkisütéses ponthegesztő alapvető működési elve
A kondenzátorkisüléses ponthegesztő az elektromos energiát kondenzátorokban tárolja, majd nagyon rövid időn belül leadja ezt az energiát a hegesztőáramkörbe. Az áram áthalad a munkadarabok érintkezési felületén, azonnali ellenálláshőt generálva. Az elektróda nyomása alatt az anyagok hegesztési pontot képeznek.
A hagyományos AC ponthegesztéssel vagy MFDC ponthegesztéssel összehasonlítva a kondenzátorkisülési ponthegesztő kisülési ideje rövidebb és az energia koncentráltabb. Ez alkalmassá teszi kis fém alkatrészekhez, vékony anyagokhoz, precíziós alkatrészekhez és kisebb hőbevitelt igénylő termékekhez.
Mivel a kisülési idő rövid, a munkadarabra gyakorolt teljes hőhatás általában kisebb, ami segít csökkenteni a deformációt és a felületi hőkárosodást.
Alkalmazások az új energiával és az akkumulátorral kapcsolatos{0}}gyártásban
Az új energia- és energiatároló akkumulátorok gyártásában a kondenzátorkisüléses ponthegesztőket általában nikkelszalag-hegesztéshez, kapocshegesztéshez, kis vezetőképes fülekhez, precíziós fémalkatrészekhez, akkumulátorcsatlakozó alkatrészekhez és kiválasztott hardverelemekhez használják.
A szabályozott hőbevitelt, stabil hegesztési megjelenést és egyenletes hegesztési eredményeket igénylő munkadarabok esetében ez a hegesztési eljárás praktikus választás lehet.
A kondenzátorkisüléses ponthegesztés azonban nem minden anyaghoz vagy vastagsághoz alkalmas. Nagy-szelvényű réz gyűjtősínek, nagy-felületű, rugalmas réz csatlakozók vagy nagy-szilárdságú szerkezeti alkatrészek esetén a vásárlóknak mérlegelni kell, hogy az MFDC ponthegesztőgép, a diffúziós hegesztőgép, a lézerhegesztőgép vagy az egyedi hegesztőautomatizálási rendszer megfelelőbb-e.
Miért számít a hibaelhárítási képesség a berendezés kiválasztásakor?
Sok vásárló elsősorban a gép árára, a maximális kimeneti energiára és a látható konfigurációra összpontosít. A valódi gyártás során gyakran fontosabb a gép stabilitása és a könnyű karbantartás.
Ha egy gép gyakran túlmelegszik, az idő múlásával energiát veszít, az elektródák gyorsan kopnak, vagy nem egyértelmű riasztási üzeneteket ad, az megnövelheti az állásidőt és a karbantartási költségeket. A gyakori hibák és megoldásaik megértése segít a felhasználóknak fenntartani a napi termelést, és azt is eldönteni, hogy a kondenzátorkisülési ponthegesztő alkalmas-e a hosszú távú{1}} tömeggyártásra.
1. probléma: A gép nem tud elindulni, vagy nem reagál
Gyakori tünetek
A gép nem reagál a bekapcsolás után-. A tápellátás jelzőfénye nem világít, a vezérlőképernyő nem jelenik meg, és a gép nem tud tölteni vagy lemerülni. Egyes esetekben a megszakító közvetlenül a bekapcsolás után -kiold, vagy a vezérlőrendszer nem tud belépni a normál működési képernyőre.
Az ilyen típusú problémák általában a tápellátáshoz, a vezérlőáramkörökhöz, a biztonsági áramkörökhöz vagy a kommunikációs beállításokhoz kapcsolódnak. A belső elektromos rendszer ellenőrzése előtt először ellenőrizni kell az áramellátást.
Lehetséges okok
A gyakori okok közé tartozik a rendellenes külső tápegység, a meglazult tápkábelek, a megszakító kioldása, a biztosíték kiolvadása, a vészleállító gomb nincs visszaállítva, a biztonsági ajtó vagy a védőáramkör nincs bezárva, a vezérlőkártya meghibásodása, a helytelen kommunikációs beállítások, a belső rövidzárlat vagy a földelési problémák.
Ha a gépet víznek, nedvességnek, erős pornak vagy hosszú ideig tartó -tárolásnak volt kitéve, a belső elektromos alkatrészek rövidzárlatot vagy rossz érintkezést is szenvedhetnek.
Megoldások
Először ellenőrizze, hogy a külső tápegység normális-e, beleértve a feszültség stabilitását, a megszakító állapotát és a tápkábel csatlakozását. Ezután ellenőrizze, hogy a vészleállító gomb meg van-e nyomva, és hogy a biztonsági ajtó, a lábkapcsoló, az indítógomb és a vezérlőkábel megfelelően működik-e.
Ha egy biztosíték kiégett, cserélje ki ugyanazzal a specifikációval. Ne használjon nagyobb-értékű biztosítékot, mert az eltávolíthatja a védelmi funkciót. Ha az áramkör-megszakító ismételten kiold, a visszaállítás előtt ellenőrizze, hogy nincs-e rövidzárlat, szivárgás vagy földelési probléma.
Ha a vezérlőrendszer vagy a kommunikációs beállítások gyanúja merül fel, ellenőrizze a paraméterkonfigurációt. Ha szükséges, állítsa vissza a beállításokat, vagy forduljon a berendezés gyártójához támogatásért.
Megelőzési tippek
A gép mindennapi elindítása előtt ellenőrizze a tápkábelt, a földelő vezetéket, a vészleállító gombot és a kezelőpanelt. Az elektromos szekrényt rendszeresen tisztítani kell, és védeni kell a nedvességtől. A fémport, olajat és vízgőzt távol kell tartani a vezérlőrendszertől.
A kondenzátorkisüléses ponthegesztő kondenzátorokat és tápegységeket tartalmaz. Karbantartás előtt a tápfeszültséget le kell kapcsolni, és a kondenzátorokat biztonságosan kisütni kell.
2. probléma: Gyenge hegesztési varratok, hideg varratok vagy gyenge hegesztési szilárdság
Gyakori tünetek
A hegesztési pont kicsi, a felületen alig vagy egyáltalán nincs hegesztési nyom, az alkatrészek könnyen szétválnak hegesztés után, a húzási teszt sikertelen, vagy az elektromos teljesítmény gyenge. Ugyanazon hegesztési paraméterek mellett egyes hegesztési varratok áthaladhatnak, míg mások gyengék, ami rossz adagkonzisztenciát eredményez.
A gyenge varratok általában nem megfelelő hegesztési rögképződést vagy instabil hőtermelést jeleznek.
Lehetséges okok
A gyenge varratokat gyakran az elégtelen hegesztési energia, túl nagy vagy túl kicsi nyomás, a munkadarab felületén lévő olaj vagy oxid, kopott elektródák, csökkent kondenzátorkapacitás, instabil töltőfeszültség, laza vezető áramkörök vagy az anyagnak nem megfelelő paraméterek okozzák.
Ha az anyag felületén oxid, olaj, instabil bevonat vagy egyenetlen érintkezés van, az befolyásolja a hőkoncentrációt és a hegesztés képződését. A munkadarabok vagy a munkadarab és az elektróda közötti gyenge érintkezés gyenge hegesztéshez, ívkiütéshez, elektródatapadáshoz vagy fröccsenéshez is vezethet.
Megoldások
Kezdje a hegesztési energia vagy a töltési feszültség enyhe növelésével, de ne növelje élesen az értéket. Ezután ellenőrizze, hogy a hegesztési nyomás megfelelő-e. A túlzott nyomás csökkentheti az érintkezési ellenállást és a hőtermelést, míg az elégtelen nyomás instabil érintkezést okozhat.
Tisztítsa meg az olajat, oxidot és idegen anyagokat a munkadarab felületéről. Öltöztesse fel vagy cserélje ki az oxidált, elhasználódott vagy deformálódott elektródákat. Ellenőrizze, hogy a kondenzátor energiatároló rendszere megfelelően működik-e. Vizsgálja meg a vezető gyűjtősíneket, a kábeleket, a transzformátor kimeneti kapcsait és az elektródatartókat, hogy nincsenek-e meglazulva vagy túlmelegedve.
Ha a gépnek egyre magasabb energiabeállításokra van szüksége az azonos hegesztési szilárdság eléréséhez, ellenőrizni kell a kondenzátor öregedését és a megnövekedett áramköri ellenállást.
Megelőzési tippek
Hozzon létre egy szabványos hegesztési paramétertáblázatot, és kerülje el, hogy a kezelők jóváhagyás nélkül módosítsák az energiát, a nyomást és az időt. Az elektródákat rendszeresen fel kell öltöztetni és ki kell cserélni. A munkadarab felületeit tisztán kell tartani, és a vezető áramkört rendszeresen meg kell húzni.
Kritikus termékek esetében a tömeggyártás előtt az első-darab húzási, leválasztási vagy roncsolásos tesztelése javasolt.
3. probléma: Túl sok fröcskölés és rossz hegesztési megjelenés
Gyakori tünetek
A hegesztési folyamat nagy szikrákat, látható fémfröccsenést, durva hegesztési felületeket, helyi égést, elszíneződést vagy deformációt okoz. Az elektróda hozzátapadhat a munkadarabhoz, és a varrat megjelenése alkatrészenként változhat.
A precíziós alkatrészek vagy akkumulátorcsatlakozó alkatrészek esetében a fröcskölés a közeli területeket is beszennyezheti, és befolyásolhatja a későbbi összeszerelést.
Lehetséges okok
A túlzott fröcskölés oka általában a túlzott energia, az elégtelen nyomás, a nem megfelelő szorítási idő, a felületi szennyeződés, az elektródák egyenetlen felületei, az oxidált vagy elkopott elektródák, a rossz hűtés, az anyagbevonat problémák vagy a hegesztési pozíció instabil érintkezése.
Az ellenállás-hegesztés során az erős fröcskölés gyakran azt jelzi, hogy az energia, a nyomás, a felület állapota vagy az érintkezési stabilitás nem megfelelően szabályozott.
Megoldások
Először mérsékelten csökkentse az energiabeállítást vagy a töltési feszültséget, és figyelje meg, hogy csökken-e a fröcskölés. A hegesztési szilárdság megőrzése mellett a hegesztési nyomás enyhén növelhető, hogy a munkadarab és az elektróda közötti érintkezés stabilabb legyen.
Hegesztés előtt tisztítsa meg a munkadarabot és az elektróda érintkezési felületeit. Az olaj, oxid és por helyi túlmelegedést okozhat. Ha az elektróda felülete deformálódott, érdes vagy összetapadt anyaggal borított, azonnal öltöztesse fel vagy cserélje ki.
Folyamatos gyártáshoz ellenőrizze a hűtőrendszert és az elektróda hőmérsékletét. Az elégtelen hűtés az elektróda hőmérsékletének emelkedését okozhatja, ami idővel fokozza a fröcskölést. Ha szükséges, adjon hozzá védőpajzsokat, hogy megakadályozza, hogy a fröcskölés más területeket szennyezzen be.
Megelőzési tippek
A különböző anyagokhoz különböző paraméterablakot kell használni. Egy paraméterkészletet nem szabad minden termékhez használni. A gyártás során rendszeresen ellenőrizze az elektróda felületét, a nyomást, a hűtővizet és a munkadarab felületének állapotát.
A magas megjelenési követelményekkel rendelkező termékek esetében a mintavizsgálatnak meg kell erősítenie a hegesztési szilárdságot és a felület minőségét.
4. probléma: gyakori túlmelegedési riasztások vagy automatikus kikapcsolás
Gyakori tünetek
Egy bizonyos ideig tartó működés után a gép túlmelegedés riasztást ad, és automatikusan leáll. Az elektródatartó, a vezető gyűjtősín, a transzformátor, a tápegység vagy az elektromos szekrény túlmelegszik. Súlyos esetekben előfordulhat rendellenes hűtés, vízszivárgás, a hűtőfolyadék hőmérsékletének emelkedése vagy a ventilátor meghibásodása.
Lehetséges okok
A gyakori okok közé tartozik az elégtelen hűtővíz áramlás, a szivattyú meghibásodása, az eltömődött vízvezetékek, az alacsony hűtőfolyadék szint, a ventilátor meghibásodása, a hűtőbordán lévő erős por, a hosszú távú túlterhelés, a magas környezeti hőmérséklet vagy a laza vezető csatlakozások által okozott helyi felmelegedés.
A nagy{0}}frekvenciás kisülés során a tápegységek, a kondenzátorok, a kábelek, az elektródák és a vezetőképes részek hőt termelnek. Ha a hűtőteljesítmény nem elegendő, a védelmi rendszer riasztást indít, vagy leállítja a gépet.
Megoldások
Ha túlmelegedési riasztás jelenik meg, állítsa le a gépet, és hagyja kihűlni. Ne erőltesse a folyamatos működést. Ellenőrizze a hűtőfolyadék szintjét, a vízszivattyú működését, a vízcsöveket, az eltömődéseket és a szivárgási helyeket. Tisztítsa meg a port a hűtőventilátorokról, szűrőkről és hűtőbordákról a légáramlás fenntartása érdekében.
Ha egy vezető csatlakozási pont észrevehetően felforrósodott, kapcsolja ki a gépet, és ellenőrizze, hogy a csavarok meglazultak, az érintkező felületek nem oxidálódnak-e, vagy a vezető gyűjtősínek elszíneződtek-e. Ha szükséges, csökkentse a hegesztési ciklus sebességét, nehogy a gép a tervezett terhelésen túl működjön.
Megelőzési tippek
Minden nap ellenőrizze a hűtőrendszert, beleértve a vízszintet, a víz hőmérsékletét, az áramlást és a szivárgást. Rendszeresen tisztítsa meg a vízvezetékeket, ventilátorokat, szűrőket és hűtőbordákat.
A gép kiválasztása során olyan modellt válasszon, amely elegendő teherbírással rendelkezik a tényleges gyártási mennyiséghez. Kerülje a gép hosszú ideig tartó maximális üzemelését.
5. probléma: A kisülési energiacseppek és a hegesztési foltok kisebbek lesznek
Gyakori tünetek
A gép kezdetben normál varratokat készít, de egy ideig tartó futás után a hegesztési pontok azonos paraméterek mellett kisebbek lesznek, és a hegesztési szilárdság csökken. Előfordulhat, hogy a kezelőknek folyamatosan növelniük kell az energiabeállítást, hogy ugyanazt a hegesztési eredményt érjék el. Súlyos esetekben még magasabb beállításokkal sem lehet stabil varratokat elérni.
Lehetséges okok
Az energiacsökkenés gyakran összefügg a kondenzátor elöregedésével, instabil töltési feszültséggel, megnövekedett ellenállással a vezető áramkörben, meglazult vezetékekkel, elektródák szennyeződésével, abnormális kompenzációs beállításokkal vagy a belső tápegységek csökkent teljesítményével.
A kondenzátor a kondenzátorkisülési ponthegesztők egyik kulcseleme. A hosszú távú-nagyfrekvenciás-töltés és kisütés fokozatosan csökkentheti a kondenzátor teljesítményét. Ha a gép nem rendelkezik jó kondenzátorfelügyelettel vagy energiakompenzációval, az befolyásolja a hegesztési varrat konzisztenciáját.
Megoldások
Először ellenőrizze, hogy a töltési feszültség stabil-e, és hogy a vezérlőrendszer által kijelzett tényleges feszültség eléri-e a beállított értéket. Ezután ellenőrizze a kondenzátortelep állapotát, és szükség esetén cserélje ki az elöregedett kondenzátorokat.
Vizsgálja meg a vezető áramkört, hogy nincsenek-e laza csatlakozások, oxidáció, túlmelegedés vagy rossz érintkezés. Tisztítsa meg a kulcsok vezetőképes érintkezési felületeit. Ha a gép támogatja az energiakompenzációt vagy a feszültségkompenzációt, ellenőrizze, hogy a funkció engedélyezve van-e és megfelelően van-e beállítva.
A hosszabb ideig használt gépeknél javasolt a kondenzátorkapacitás tesztelése és a vezérlőrendszer gyártó általi kalibrálása.
Megelőzési tippek
Rendszeresen ellenőrizze a kondenzátor állapotát, és jegyezze fel a hegesztési energia, a töltési feszültség és a hegesztési szilárdság változásait. Berendezés vásárlásakor ügyeljen a kondenzátor márkára, a kapacitás konfigurációjára, a hűtési módra és az energiaszabályozó rendszerre.
Tömeggyártású-berendezésekhez válasszon egy folyamatos használatra tervezett ipari kondenzátorrendszert, ahelyett, hogy csak a maximális pillanatnyi energiára összpontosítana.
6. probléma: Az elektródák túl gyorsan kopnak vagy tapadnak a munkadarabhoz
Gyakori tünetek
Az elektróda felülete gyorsan kopik, hozzátapad a munkadarabhoz, elfeketedik, deformálódik vagy lyukak képződnek. A hegesztési varratok megjelenése fokozatosan romlik, a fröcskölés nő, a hegesztési szilárdság instabillá válik, és az elektródák élettartama a vártnál sokkal rövidebb.
Lehetséges okok
A gyors elektródakopást gyakran túlzott hegesztési energia, nem megfelelő nyomás, elégtelen hűtés, nem megfelelő elektródaanyag, felületi szennyeződés, bevonathatások vagy nem megfelelő elektródakötés okozza.
Az elektródák állapota közvetlenül befolyásolja a hegesztés minőségét és ismételhetőségét. A kopott vagy túlmelegedett elektródák megváltoztathatják az árameloszlást és a nyomáseloszlást.
Megoldások
Először ellenőrizze, hogy az elektróda hűtése elegendő-e, és hogy a vízkör elegendő-e. Válassza ki a megfelelő elektródaanyagot és az arc formáját a munkadarab anyaga alapján. Kerülje a nem megfelelő elektródák használatát a nagy-vezetőképességű vagy nagy-kopású anyagokhoz.
Ha az elektródán összetapadt anyag van vagy deformálódott az arca, a szokásos eljárás szerint öltöztesse fel. Cserélje ki, ha erős a kopás. Csökkentse a túlzott energiát, állítsa be a hegesztési nyomást, és tisztítsa meg a munkadarab felületét a helyi túlmelegedés és ragadás csökkentése érdekében.
Bevonatos anyagok esetén értékelje, hogy a bevonat alkalmas-e kondenzátorkisüléses ponthegesztésre, és szükséges-e az elektródák gyakoribb karbantartása.
Megelőzési tippek
Állítsa be a rendszeres elektródakötözés és csere ütemezését. Ne várja meg, amíg a hegesztési hibák megjelennek. Tartsa stabilan a hűtővíz és a levegő nyomását, és használjon az anyagnak megfelelő szabványos elektródákat.
A kritikus termékek esetében jegyezze fel az elektródahasználat számát és a hegesztési minőség változásait, hogy a karbantartást még a hibák fellépése előtt el lehessen végezni.
7. probléma: A tranzisztorok vagy a tápegységek gyakran kiégnek
Gyakori tünetek
A gép gyakran jelent tápegység meghibásodást, túláram elleni védelmet, rendellenes kisülést, kiolvadt biztosítékokat vagy leállási riasztásokat. Súlyos esetekben égésszag, rendellenes zaj, az elektromos szekrény helyi melegítése vagy egyéb biztonsági kockázatok jelentkezhetnek.
Lehetséges okok
A gyakori okok közé tartoznak a rövidzárlatok a kisülési áramkörben, a nem megfelelő specifikációjú tápegységek, az elégtelen hőelvezetés, a rossz földelés, a meghibásodott túláramvédelem, a kondenzátorok rendellenes kisülése, a rendellenes vezérlőjelek, vagy a szekrényen belüli por vagy nedvesség által okozott szivárgás és rövidzárlat.
Ez a fajta meghibásodás nagyobb biztonsági kockázattal jár. A nem-hivatásos személyzet ne cserélje ki ismételten az alkatrészeket, és ne folytassa a tesztelést anélkül, hogy azonosítaná a kiváltó okot. Ellenkező esetben az új alkatrészek ismét kiéghetnek.
Megoldások
Azonnal kapcsolja ki a tápfeszültséget, és várja meg, amíg a kondenzátorok biztonságosan lemerülnek, mielőtt ellenőrizné. Ellenőrizze a kisülési áramkört, a földelést, a tápmodulokat, a meghajtókártyát, a hűtőbordát, a szigetelés állapotát és a kondenzátortelepet.
A cserealkatrészeknek meg kell felelniük a szükséges előírásoknak és minőségi szintnek. Csere után ne folytassa azonnal a gyártást. Először hajtsa végre a terhelés nélküli-tesztet, az alacsony-energia-tesztet és a védelmi funkciók ellenőrzését. Csak a normál működés megerősítése után kell fokozatosan visszaállítani a gyártási paramétereket.
Megelőzési tippek
A gépnek megbízható túláram-, túlfeszültség-, alacsonyfeszültség-, túlmelegedés- és rövidzár{0}}védelemmel kell rendelkeznie. Az elektromos szekrénynek száraznak és tisztának kell maradnia, az elektromos berendezéseknek pedig hatékony hőelvezetéssel kell rendelkezniük.
A gép kiválasztásakor ügyeljen a gyártó elektromos tervezési képességére és védelmi rendszerére, ne csak a gép megjelenésére és árára.
8. probléma: Hegesztési varrat eltolása vagy rosszul beállított hegesztési pontok
Gyakori tünetek
A hegesztési pont eltolódik a célterülettől, balról jobbra inkonzisztensnek tűnik, vagy az alkatrész széle felé mozdul el. Ez befolyásolja az összeszerelés pontosságát és megjelenését. Az akkumulátor csatlakozó részeinél, kivezetéseinél vagy precíziós alkatrészeknél a hegesztési varrat eltolódása közvetlenül hulladékot okozhat.
Lehetséges okok
A hegesztési varrat eltolódását általában az elektróda eltolódása, az elektródafelületek kopása, a laza rögzítések, a kopott szerszámok, a munkadarab instabil elhelyezése, a henger mozgási hibája, a gép termikus deformációja vagy az inkonzisztens kézi terhelés okozza.
A nagy sebességű-gyártás során még enyhe szerelvénylazulás vagy a rögzítőcsapok kopása is fokozatosan hegesztési pozíció eltolódást okozhat.
Megoldások
Először igazítsa össze a felső és az alsó elektródákat, és ellenőrizze, hogy az elektródák felülete nem kopott-e vagy egyenetlen-e. Húzza meg a pozicionáló rögzítőelemet, és ellenőrizze a rögzítőcsapokat, a határolóelemeket, a szorítóegységeket és a szerszám referenciafelületeit.
Automatizált berendezések esetén ellenőrizze az adagoló mechanizmust, a robot pozicionálását és az érzékelő jeleit. Ha a hegesztési pozíció eltolódik a gép felmelegedése után, javítsa a hűtést és a hőleadást, állítsa be a hegesztési ritmust, és csökkentse a termikus deformáció hatását.
Megelőzési tippek
Rendszeresen kalibrálja az elektródákat és a rögzítéseket. Állítson össze ellenőrzési ütemtervet a csapok, szerszámok és elektródák megtalálásához. A precíziós termékekhez vizuális pozicionálás vagy hegesztési pont vizsgálat is hozzáadható.
A kezelőknek a szabványos eljárások szerint kell betölteniük az alkatrészeket, hogy elkerüljék a kézi elhelyezési hibák által okozott inkonzisztens hegesztési pozíciókat.
Napi karbantartási ellenőrzőlista kondenzátorkisütéses ponthegesztők számára
Napi ellenőrzési tételek
A gyártás megkezdése előtt ellenőrizze a tápellátást, a földelést, a vészleállító gombot, a hűtővizet, a légnyomást, az elektróda állapotát, a vezérlőpanel riasztásait és a készülék elhelyezését. A tömeggyártás előtt ajánlott az első-darab hegesztési tesztje a hegesztés szilárdságának és megjelenésének megerősítése érdekében.
Heti ellenőrzési tételek
Minden héten ellenőrizze, hogy a vezető áramkör csavarjai nem lazultak-e meg, nem melegednek-e túl az elektródatartók, nincsenek-e eltömődve vagy szivárognak a vízvezetékek, porosak-e a ventilátorok és a szűrők, és hogy a kapcsolószekrényben van-e fémpor vagy nedvesség.
Nagy{0}}terhelésű termelés esetén az ellenőrzés gyakoriságát növelni kell.
Havi vagy ütemezett ellenőrzési tételek
Rendszeresen ellenőrizze a kondenzátor állapotát, a töltési feszültség stabilitását, a tápegység hőleadását, a kábel öregedését, a paraméterek biztonsági mentését és a gép pontosságát. A hosszú távú gyártóberendezések esetében karbantartási nyilvántartást kell készíteni a meghibásodások gyakoriságának, az állásidőnek, az elektródák élettartamának és a hegesztési minőség változásainak nyomon követése érdekében.
Mit kell ellenőrizni a kondenzátor kisülési ponthegesztő kiválasztásakor?
Kondenzátorrendszer és energiaszabályozás
A kondenzátorkisülési ponthegesztő magja a kondenzátor energiatárolása és a kisülés szabályozása. Berendezés vásárlásakor ellenőrizze a kondenzátor kapacitását, a töltési stabilitást, a kisülési konzisztenciát, az energiakompenzációt és a kondenzátor élettartamát.
Ne csak a maximális energiát vagy a maximális áramerősséget nézze. A folyamatos termelési stabilitás fontosabb.
Hegesztési nyomás és elektródaszerkezet
A stabil nyomás az állandó hegesztési minőség alapja. A gépnek stabil és állítható hegesztési nyomást kell biztosítania, megfelelő elektródaszerkezettel együtt.
A különböző anyagokhoz, vastagságokhoz és hegesztési méretekhez különböző elektródafelületek és nyomástartományok szükségesek.
Hűtés és hőleadás tervezés
Ha a gépet hosszú távú-nagy terhelésű-termelésre használják, a hűtés kritikus fontosságú. Ellenőrizze, hogy az elektródák, transzformátorok, tápegységek, kondenzátorok és az elektromos szekrény megfelelő hőelvezetéssel rendelkeznek-e.
Az elégtelen hűtés túlmelegedési riasztásokhoz, megnövekedett fröccsenéshez, rövidebb elektródák élettartamához és instabil energiakibocsátáshoz vezethet.
Védelmi funkciók és hibajelzés
A gyártásra kész -kondenzátorkisülési ponthegesztőnek tartalmaznia kell a túláram, túlfeszültség, alulfeszültség, túlmelegedés, rövidzárlat és hűtési hiba elleni védelmi funkciókat. A riasztási információknak segíteniük kell a kezelőket a probléma gyors megtalálásában.
Az egyértelműbb riasztási üzenetek csökkentik a hibaelhárítási időt és az állásidőt.
Automatizálás és adatok nyomon követhetősége
Új energiaalkatrészek vagy akkumulátorral kapcsolatos{0}}gyártás esetén ellenőrizze, hogy a gép támogatja-e az automatikus adagolást, a készülék pozicionálását, a hegesztési adatok rögzítését, a paraméterengedély-kezelést, a minőségi nyomon követhetőséget és az automatizálási interfészt.
A stabil sorozatgyártás érdekében a folyamatadatok és a vezérlés megbízhatóbbak, mint a manuális tapasztalatok.
GYIK
K: Mi a leggyakoribb oka a gyenge hegesztéseknek a kondenzátorkisüléses ponthegesztőben?
V: A gyakori okok közé tartozik az elégtelen energia, a nem megfelelő nyomás, az olaj vagy oxid a munkadarab felületén, az elektródák kopása, a kondenzátor elöregedése és a laza vezető áramkörök. Az energiabeállítás beállítása előtt ellenőrizze a munkadarabot, az elektródákat és az áramkört.
K: Mit kell először beállítani, ha a kondenzátor kisülési ponthegesztő erősen fröcsköl?
V: Először ellenőrizze, hogy az energia túl magas-e, a nyomás túl alacsony-e, az elektródák nem kopottak-e, a munkadarab felülete tiszta, és a hűtés normális-e. Ne csökkentse egyedül az energiát, mert az gyenge hegesztést okozhat.
K: Miért kisebbek a hegesztési pontok ugyanazon paraméterek mellett?
V: Ezt okozhatja a kondenzátor elöregedése, instabil töltési feszültség, laza vezető áramkörök, elektródák szennyeződése vagy hűtési problémák. Ellenőrizze a kondenzátor állapotát, a tényleges töltési feszültséget és az áramkör érintkezőit.
K: Miért kopnak el gyorsan az elektródák?
V: A gyors elektródakopás általában túlzott energiával, nem megfelelő nyomással, elégtelen hűtéssel, nem megfelelő elektródaanyaggal vagy szennyezett munkadarabfelületekkel kapcsolatos. Használjon megfelelő elektródákat, és állítson be egy rendszeres öltözködési és csere ütemtervet.
K: A kondenzátorkisülési ponthegesztő alkalmas folyamatos tömeggyártásra?
V: Számos vékony lemez, kivezetés, nikkelszalag, precíziós fémalkatrész és akkumulátorcsatlakozó alkatrész tömeggyártására alkalmas. A gépnek azonban stabil energiaszabályozással, elegendő hűtési kapacitással, megbízható elektróda kialakítással és teljes körű védelmi funkciókkal kell rendelkeznie. Kis-köteges ellenőrzés javasolt a nagy-terhelésű folyamatos gyártás előtt.
K: Szükséges-e mintahegesztés egy kondenzátorkisülési ponthegesztő vásárlása előtt?
V: Igen. Különböző anyagok, vastagságok, felületkezelések és hegesztési követelmények befolyásolják a gép kiválasztását. A mintahegesztés segít megerősíteni a szilárdságot, a megjelenést, a fröcskölést, a deformációt, az elektródák élettartamát és a gyártási ciklust a vásárlás előtt.
Következtetés
A kondenzátorkisüléses ponthegesztőknél sokféle probléma adódhat, de ezek többsége több kulcstényezőre vezethető vissza: stabil-e az energia, megfelelő-e a nyomás, jó állapotban vannak-e az elektródák, tiszta-e a munkadarab felülete, elegendő-e a hűtés, megbízható-e a vezető áramkör, megfelelően működnek-e a kondenzátorok és a tápegységek.
A felhasználók számára ezeknek a hibaelhárítási módszereknek a megértése csökkentheti az állásidőt és javíthatja a hegesztés minőségét. Segít a vásárlóknak abban is eldönteni, hogy egy gép alkalmas-e gyártásra. A kondenzátorkisülési ponthegesztő kiválasztásakor ne csak az árat és a maximális kimeneti energiát hasonlítsa össze. Fordítson nagyobb figyelmet a kondenzátorrendszerre, az energiaszabályozásra, a hűtési kapacitásra, a védelmi funkciókra, a karbantartás kényelmére és a mintahegesztési eredményekre.
